Hướng dẫn cài đặt Cảm biến áp suất lốp theo xe

CÔNG TY TNHH SKYAUTO VIỆT NAM

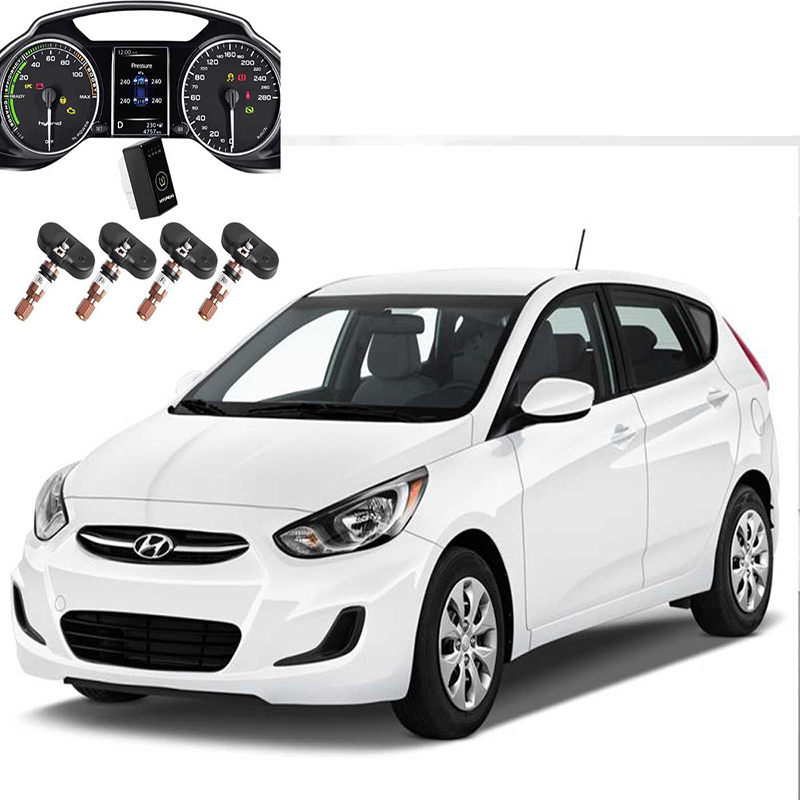

Hướng dẫn cài đặt cảm biến áp suất lốp Skyauto lên các dòng xe của hãng Kia(SK21), Hyundai (SH21) và Nissan (SN21)

I. Hướng dẫn set các van cảm biến (trường hợp lấy các van cảm biến không cùng trong một bộ hoặc hỏng van cần thay thế van khác)

B1: Ấn giữ khi xuất hiện đèn xanh thì thả tay sau đó ấn đúp đèn xanh nhấp nháy ở vị trí FL thì xì hơi lốp đó (Lốp trước lái).

B2: Ấn một lần để chuyển sang đèn FR sáng xanh, kích đúp đèn xanh nhấp nháy, xì hơi lốp trước phụ.

B3: Ấn một chạm để đèn xanh chuyển sang vị trí RL, kích đúp đèn xanh nhấp nháy, xì hơi lốp sau lái.

B4: Ấn một chạm để đèn xanh chuyển sang vị trí RR, kích đúp đèn xanh nhấp nháy, xì hơi lốp sau phụ.

B5: Bơm hơi đều 4 bánh lên áp suất chuẩn của xe.

B6: Hoàn thành công việc, thu xếp đồ đạc, lau dọn xe.

II. Đảo lốp

B1: Nhấn giữ cổng kết nối khoảng 3 giây, sáng xanh ở vị trí FL, sau đó kích đúp sáng xanh nhấp nháy, xì lốp trước lái (FL).

B2: Nhấn 1 chạm, xanh chuyển sang FR, sau đó kích đúp sáng xanh nhấp nháy tại vị trí FR, xì lốp trước phụ (FR).

B3: Nhấn 1 chạm, xanh chuyển sang RL, sau đó kích đúp sáng xanh nhấp nháy tại vị trí RL, xì lốp sau lái (RL).

B4: Nhấn 1 chạm, xanh chuyển sang RR, sau đó kích đúp sáng xanh nhấp nháy tại vị trí RR, xì lốp sau phụ (RR).

B5: Kết thúc công việc, lau dọn xe bàn giao xe cho khách.

III. Danh sách các xe lắp được cảm biến áp suất lốp TN504

Chú ý quan trọng:

- Trong bảng trên có hai xe ta cần chú ý là Cerato 2019 và SantaFe 2019 2020 là hai xe cần thêm dây chia riêng biệt cho hai dòng xe để cắm cổng OBDII. Hai xe này cần sử dụng máy kích để kích được tính năng ẩn là cảm biến áp suất lốp của xe.

- Đối với dòng xe Tucson 2018-2020 ta vẫn kích cảm biến áp suất lốp theo mục I và lên giao diện như bình thường, nhưng xe sẽ mất báo vào số trên bảng taplo, ta cần sử dụng máy kích để xóa lỗi này.

Hướng dẫn Cài Đặt TPMS TN408

I. Đảo vị trí Van cảm biến

1. Giữ 3 giây bên nút trái phía dưới

- Màn hình hiển thị 00, 01, 02, 03 theo chiều kim đồng hồ.

- Nhấn 1 chạm nhấp nháy vị trí 00 để thay đổi thì nhân 1 chạm bên tay phải khi đó sẽ thay đổi theo vị trí khác nhau.

2. Nhấn 1 chạm bên trái sẽ next sang vị trí 01, muốn thay đổi lại nhấn 1 chạm bên phải để thay đổi. Tuần tự như vậy để thay đổi vị trí thực thế.

Hình như phía dưới:

II. Cài đặt Van mới (Set van mới)

1. Nhấn đồng thời 2 nút trên cùng

Khi nhấn 2 nút bên phải + trái. Khi đó “00” nhấp nháy ở vị trí phía lái FL, muốn next thì chỉ cần nhấn 1 nút bên trái. Khi nào thay van mới vào vị trí nào thì cho nhấp nháy tại vị trí đó. Và tiến hành bơm lốp hoặc xì hơi tại vị trí van mới thay thế.

2. Cài đặt giới hạn An toàn

Với dòng xe 4 chỗ đến 7 chỗ thì giới hạn An toàn là 1.8Bar đến 3.2 Bar.

Cách làm: Nhấn giữ nút bên trai đến khi xuất hiện 1.8bar- 3.2bar khi đó thả thay ra ấn 1 chạm nháp nháy ở 1.8bar sau đó nhấn nút bên phải để thay đổi thông số. tiếp theo nhấn 1 chạm bên trái để next sang bên phải. Muốn thay đổi giới hạn trên thì ta nhấn 1 chạm nút trên bên phải. để về trang thái bình thường nhất nút bên trái liên tục để nó về trạng thái bình thường.
