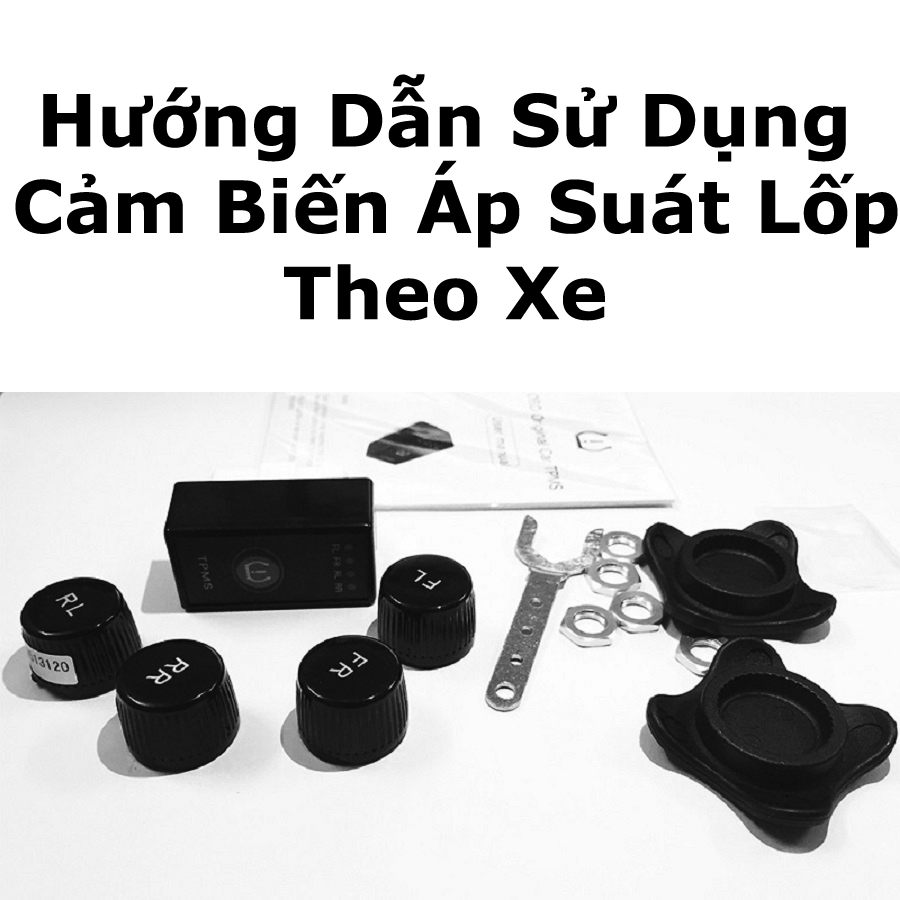

Hướng dẫn sử dụng cảm biến áp suất lốp theo xe

Hầu hết các xe hơi hiện nay đều được trang bị hệ thống cảm biến áp suất lốp để hỗ trợ người lái có những chuyến đi an toàn nhất. Các tài xế lái xe dễ dàng lựa chọn cho mình một bộ cảm biến áp suất lốp tương ứng phù hợp. Vậy việc lắp đặt và cài đặt cảm biến áp suất lốp theo xe có gì khó khăn không? Các bác tài hãy tham khảo ngay những chia sẻ dưới đây để có thêm kinh nghiệm cho mình.

Giới thiệu sản phẩm

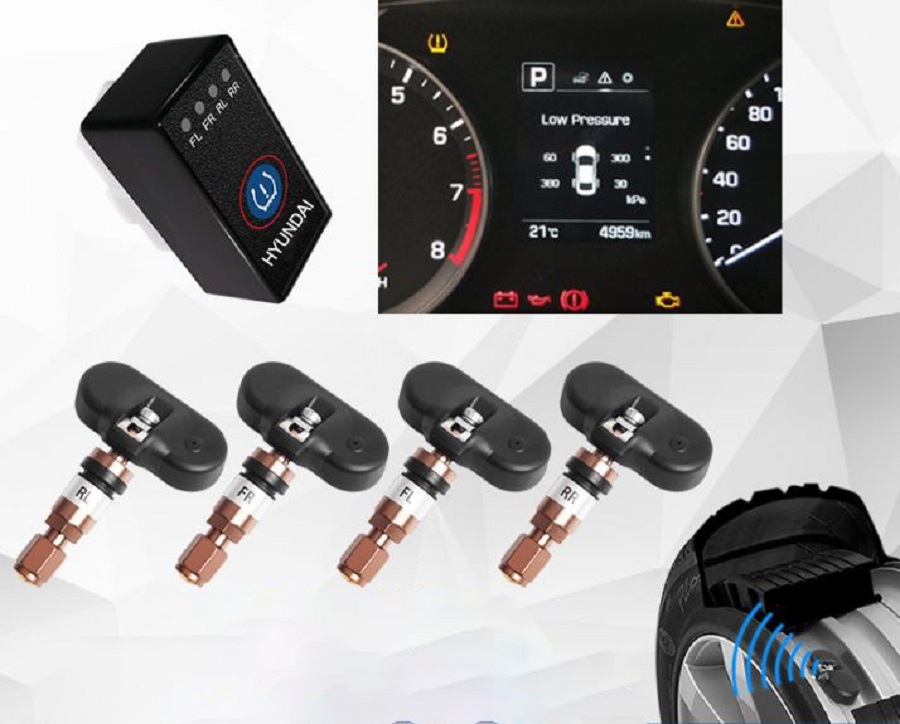

Cảm biến áp suất lốp là hệ thông bao gồm 4 van cảm biến và 01 bộ thu qua cổng OBD2. Thiết bị có vai trò giám sát áp suất không khí và nhiệt độ bên trong lốp xe theo thời gian thực tế. Sau đó, truyền dữ liệu thu nhận được đến bộ thu OBD2 bằng tần số vô tuyến không dây. Bộ thu OBD sẽ làm nhiệm vụ truyền áp suát và nhiệt độ trong lốp đến ECU ô tô và hiển thị thông qua màn hình của xe.

Hệ thống cảm biến áp suất lốp giúp giám sát xe hiệu quả hơn, duy trì sự ổn định cho lốp. Đồng thời làm giảm khả năng tiêu thụ nhiên liệu, giảm sự hao mòn lốp và cải thiện hiệu suất hoạt động của xe.

huong-dan-su-dung-cam-bien-ap-suat-lop-theo-xe-1

Tính năng sản phẩm

1. Hiển thị chính xác thông số cơ bản nhất (áp suất, nhiệt độ) của lốp xe, chìa khóa đa năng chuyển đổi thoải mái.

2. Việc cài đặt màn hình TPMS rất đơn giản, chỉ cần cắm thiết bị qua cổng OBD2, không tháo nội thất, không cần đấu dây.

3. Thông số cảm biến có thể được tùy chỉnh phù hợp.

4. Thiết bị tiêu thụ điện năng thấp, khi đỗ xe, màn hình TPMS sẽ hoạt động ở chế độ ngủ, bảo vệ tốt hơn cho người đánh xe. Khi khởi động xe, thiết bị sẽ tự kích hoạt hiển thị sáng trở lại.

Cách cài đặt bộ thu qua cổng OBD2

Bước 1: Tìm phích cắm của hệ thống chẩn đoán xe OBD2 trên xe.

Bước 2: Cắm chặt sản phẩm vào cổng OBD2 trong trạng thái tắt.

Bước 3: Cài đặt hoàn tất.

huong-dan-su-dung-cam-bien-ap-suat-lop-theo-xe-2

Lưu ý:

1. Các dòng xe của Hyundai:

Trước khi lắp bộ thu OBD cần sử dụng thiết bị chẩn đoán ô tô để mở công tắc áp suất lốp trên bảng điều khiển.

2. Dòng BYD cần ngắt kết nối điện cực âm của bình ắc quy ô tô.

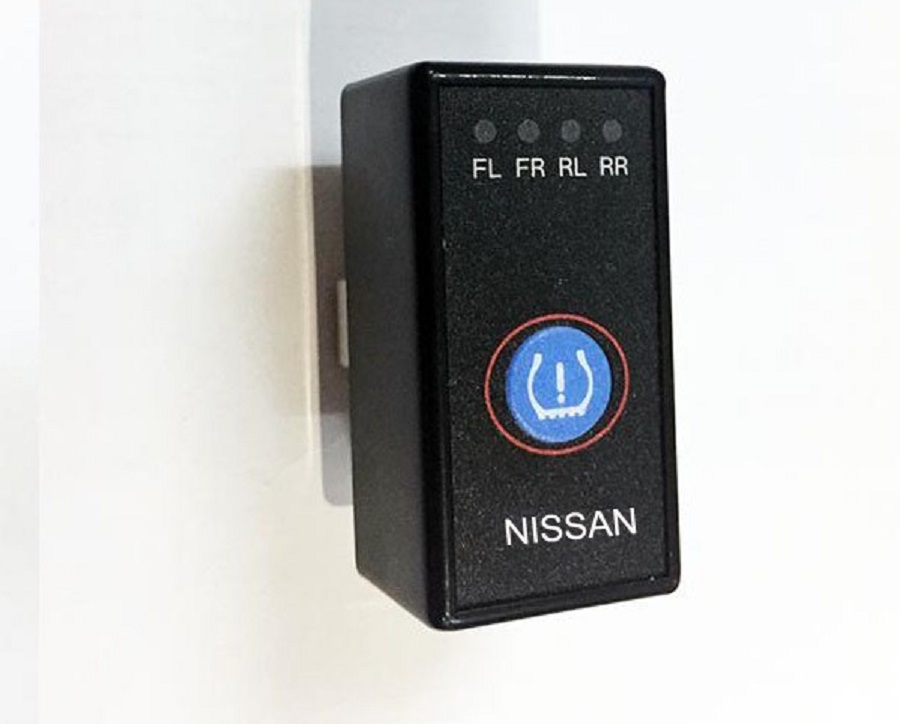

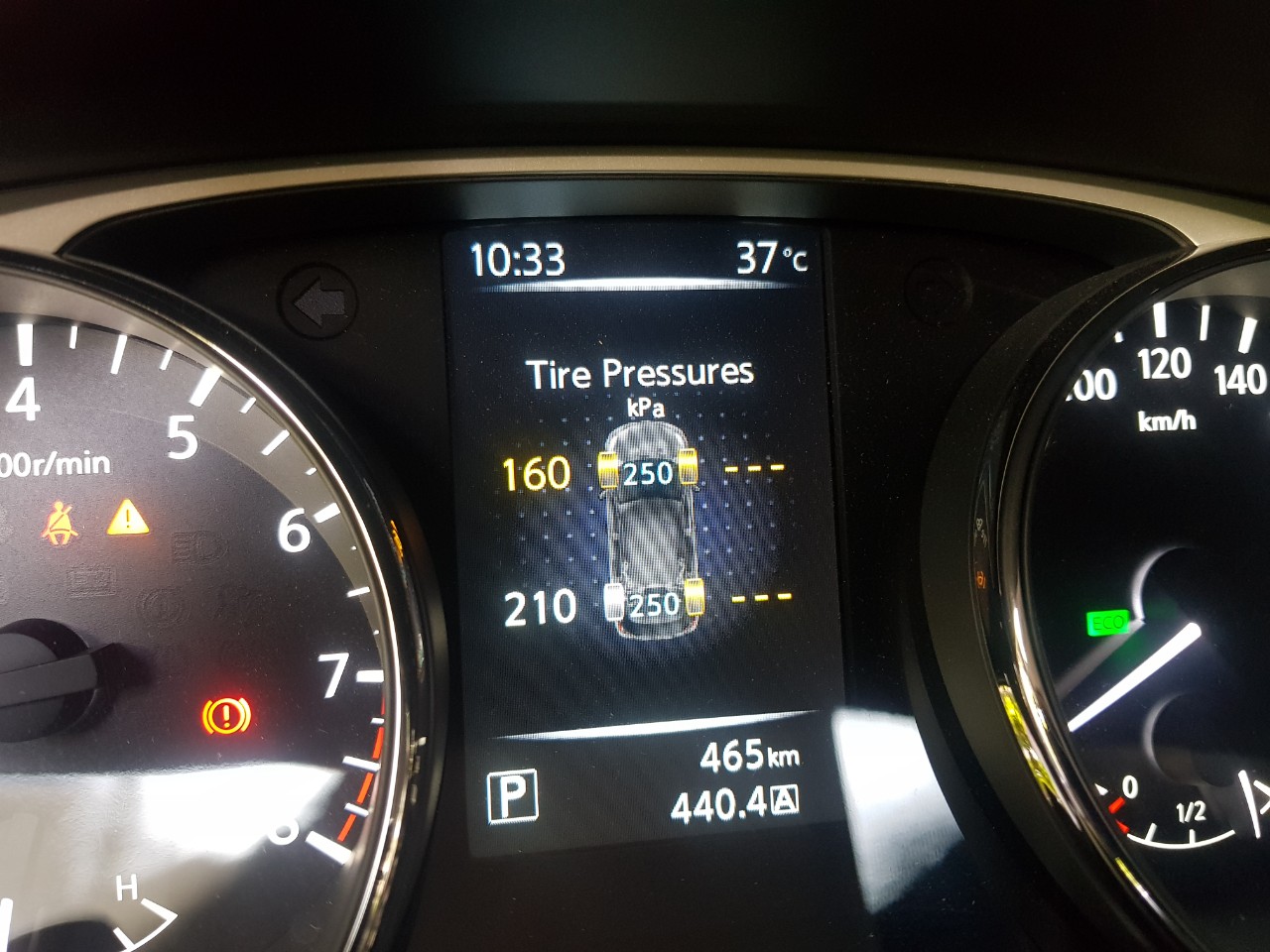

Giao diện hiển thị đối với xe Nissan

Sau khi cài đặt thiết bị cảm biến, giao diện giám sát sẽ hiển thị thông số áp suất lốp tương ứng.

Khi áp suất lốp không bình thường, đèn đỏ trên bộ thu OBD2 sẽ nhấp nháy. Đồng thời, trên màn hình của xe cũng hiển thị giá trị bất thường áp suất lốp.

huong-dan-su-dung-cam-bien-ap-suat-lop-theo-xe-3

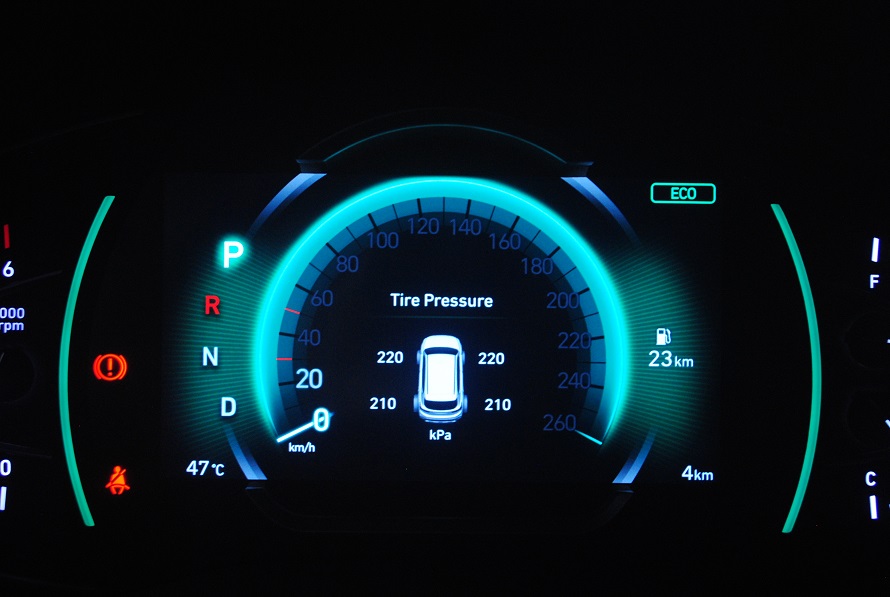

Giao diện hiển thị đối với xe Hyundai

Sau khi cài đặt thiết bị cảm biến, giao diện giám sát sẽ hiển thị thông số áp suất lốp tương ứng.

Khi áp suất lốp không bình thường, đèn đỏ trên bộ thu OBD2 sẽ nhấp nháy. Đồng thời, trên màn hình của xe cũng hiển thị giá trị bất thường áp suất lốp.

Bảng điều khiển sẽ xuất hiện biểu tượng báo áp suất lốp.

huong-dan-su-dung-cam-bien-ap-suat-lop-theo-xe-4

Cài đặt khớp lốp

1. Như trong hình bên dưới, nhấn và giữ nút 2S, FL đèn xanh, vào chế độ khớp lốp. (FL: phía trước bên trái, FF: phía trước bên phải, RL: phía sau bên trái, RR: phía sau bên phải).

2. Như hình bên dưới, bấm nhanh để chọn vị trí đọc dữ liệu. Bấm 2 lần liên tiếp đèn xanh sẽ nhấp nháy, vào chế độ cặp và bơm hơi hoặc xì hơi vị trí lốp tương ứng. Sau khi đọc dữ liệu thành công, đèn đỏ sẽ sáng. Nhấn nhanh để thoát khỏi chế độ khớp lốp.

Các tình huống thường gặp khi sử dụng cảm biến áp suất lốp theo xe

1. Trong quá trình lái xe, do sự giãn nở nhiệt và co lại của không khí, áp suất và nhiệt độ của lốp sẽ có sự thay đổi cao hoặc thấp, đó là hiện tượng bình thường.

2. Cảm biến được sử dụng trong một khoảng thời gian nhất đinh cho đến khi có báo động pin yếu xảy ra. Thay pin hoặc cảm biến kịp thời.

3. Rò rỉ không khí ở giao diện cảm biến do lắp đặt không đúng cách, siết chặt quá mức hoặc nới lỏng. Khắc phục bằng cách lắp đặt lại để đảm bảo rằng vị trí lắp đặt là chính xác.

4. Nếu cảm biến được cài đặt trước, giá trị áp suất lốp sẽ được hiển thị khi xe bình thường đi được vài km dọc theo điều kiện đường đi và tốc độ của xe. Hoặc sau khi quá trình bơm và xì hơi của lốp được thực hiện, người sử dụng nên bật máy chủ và cài đặt cảm biến.

Chú ý

1. Áp suất và nhiệt độ của lốp sẽ thay đổi một chút trong quá trình xe chạy. Có thể lốp khác nhau có giá trị khác nhau. Đây là điều hoàn toàn  bình thường.

2. Vui lòng đỗ xe để làm mát lốp khi nhiệt độ lốp vượt quá giới hạn. Nếu không, nó có thể gây nổ lốp.

3. Phải dừng lại khi thấy áp suất lốp cứ tăng hoặc giảm một cách đột ngột. Kiểm tra xe xem có rò rỉ hoặc các vấn đề khác.

4. Sản phẩm sẽ tự động phát hiện lốp xe và báo động một cách kịp thời, để tránh những tình huống xấu xảy ra khi lái xe.

Thông số bộ thu OBD

- Dòng làm việc trung bình: ≤ 1mA

- Điện áp làm việc định mức: DC 12V

- Tần số truyền: 433.92 ± 0.1 MHz

- Độ nhạy: ≤ -110 dBm

- Nhiệt độ hoạt động: -40 – 850C

huong-dan-su-dung-cam-bien-ap-suat-lop-theo-xe-5

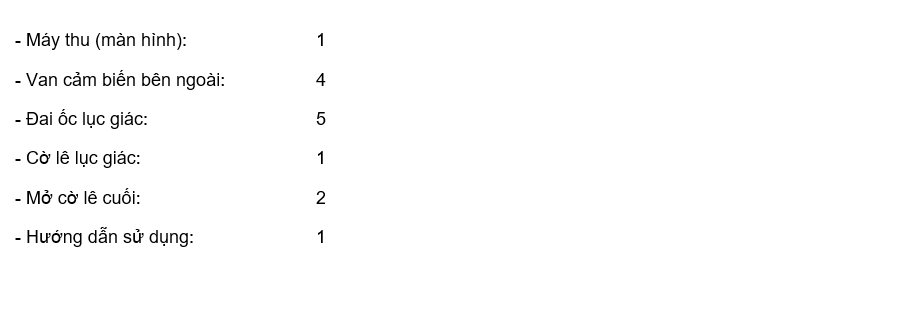

Hệ thống cảm biến áp suất lốp theo xe van ngoài bao gồm

https://skyauto.vn/cam-bien-ap-suat-lop-5

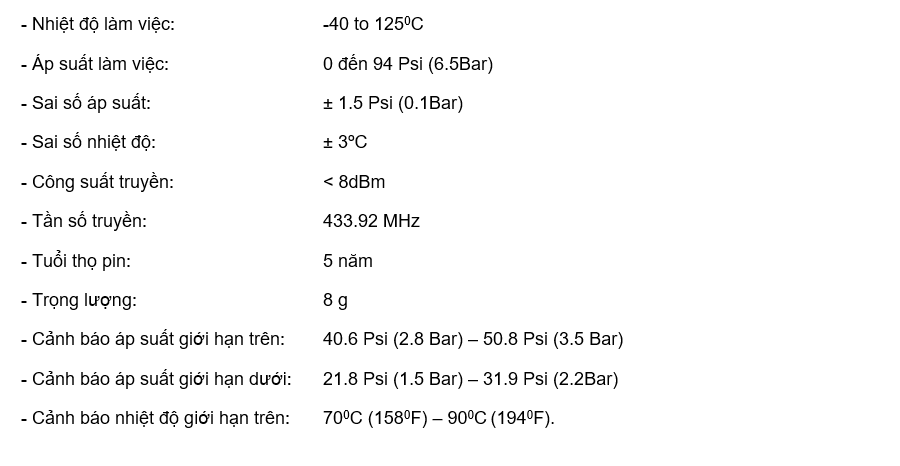

Thông số kỹ thuật cảm biến áp suất lốp van ngoài

https://skyauto.vn/cam-bien-ap-suat-lop-6

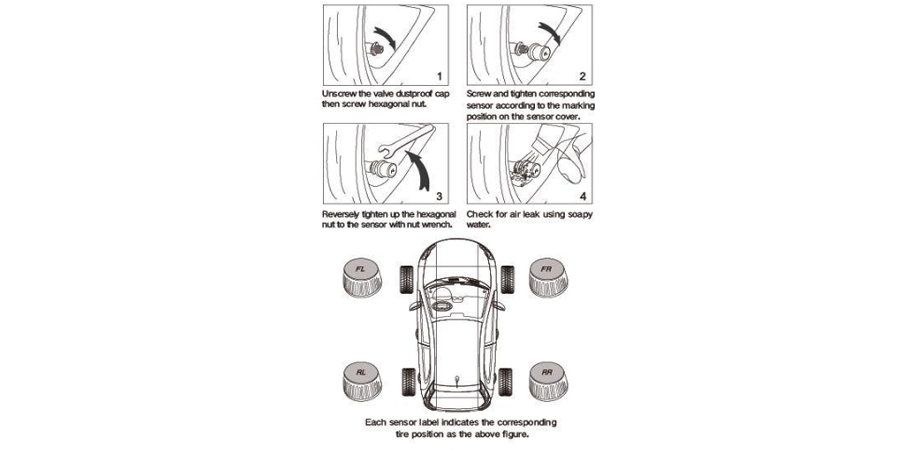

Hướng dẫn lắp đặt cảm biến van ngoài

Bước 1: Vặn nắp chống bụi của van, sau đó vặn đai ốc lục giác.

Bước 2: Vặn và siết chặt cảm biến tương ứng theo vị trí đánh dấu trên nắp cảm biến.

Bước 3: Ngược lại siết chặt đai ốc lục giác vào cảm biến bằng cờ lê đai ốc.

Bước 4: Kiểm tra rò rỉ không khí bằng nước xà phòng.

https://skyauto.vn/cam-bien-ap-suat-lop-7

Cách thay pin cảm biến van ngoài

Bước 1: Nới lỏng đai ốc lục giác bằng cờ lê đai ốc

Bước 2: Tháo cảm biến

Bước 3: Tháo miếng đệm tamper

Bước 4: Vặn nắp bằng hai đầu vặn mở

Bước 5: Thay thế bằng pin nút mới CR1632

Bước 6: Vặn trên cảm biến

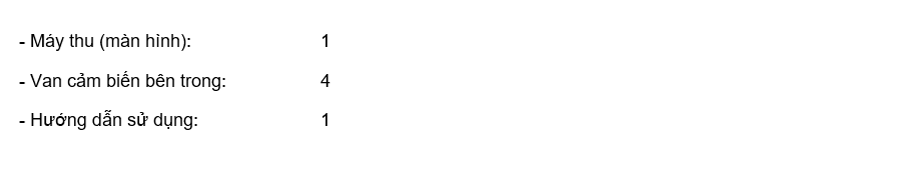

Hệ thống cảm biến áp suất lốp van trong bao gồm

https://skyauto.vn/cam-bien-ap-suat-lop-8

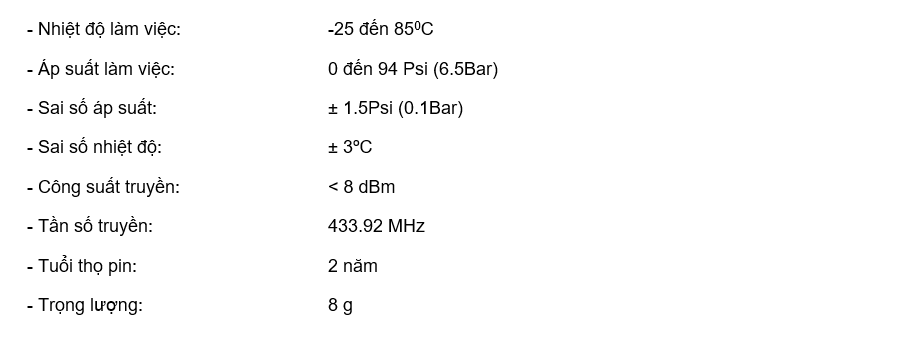

Thông số kỹ thuật van cảm biến trong

https://skyauto.vn/cam-bien-ap-suat-lop-9

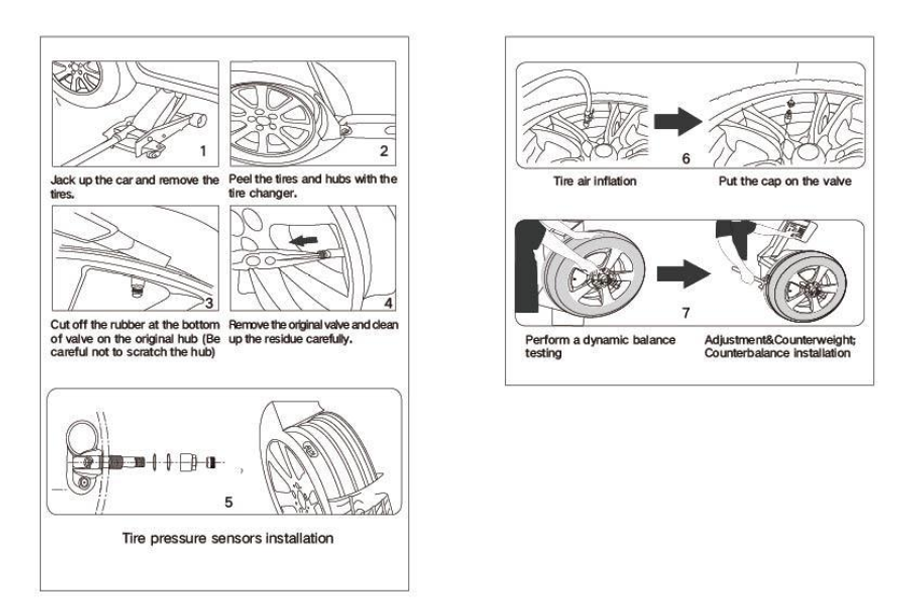

Hướng dẫn cách lắp van trong

Bước 1: Kích xe và tháo lốp xe

Bước 2: Tháo rời lốp và các trục bằng dụng cụ thay lốp

Bước 3: Cắt cao su ở dưới cùng của van xe ban đầu.

Bước 4: Loại bỏ van ban đầu và làm sạch cẩn thận.

Bước 5: Lắp đặt cảm biến áp suất lốp

Bước 6: Xông hơi lốp - Đậy nắp van

Bước 7: Thực hiện kiểm tra cân bằng động - Điều chỉnh & lắp đặt đối trọng.

https://skyauto.vn/cam-bien-ap-suat-lop-10

Trên đây là tất cả hướng dẫn sử dụng cảm biến áp suất lốp theo xe. Hi vọng các tài xế sẽ sử dụng thiết bị này một cách chính xác và hiệu quả nhất. Mọi thắc mắc về sản phẩm trong quá trình sử dụng có thể liên hệ trực tiếp tới Skyauto để được tư vấn và hỗ trợ tốt nhất.
