Cảm biến áp suất lốp van trong Skyauto TN405

CẢM BIẾN ÁP SUẤT LỐP VAN TRONG TN405

SKU:

Thương hiệu: SKYAUTO

Thông tin sản phẩm:

1. Chíp cảm biến Infineon SP37, SP40 của Đức sản xuất
2. Pin Panasonic CR2050 (SP40) hoặc pin Maxcell CR2450 (SP37) của Nhật bản sản xuất
3. Bao gồm 4 cảm biến gắn trong lốp (mỗi lốp gắn một cảm biến)
4. Pin tự sạc bằng năng lượng mặt trời hoặc sạc bằng tẩu USB đi kèm
5. Cảnh báo áp suất và nhiệt độ lốp
6. Có thể chọn đơn vị đo áp suất (Psi,BAR)
7. Hiển thị đồng thời cả áp suất và nhiệt độ trong lốp
8. Có thể thiết lập ngưỡng cảnh báo áp suất và nhiệt độ
9. Màn hình 4 màu: trắng, vàng, xanh lam và đỏ

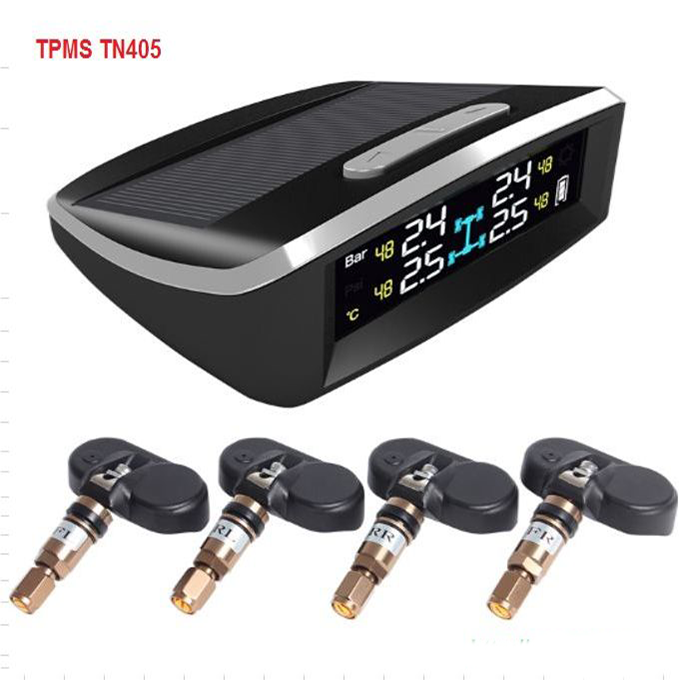

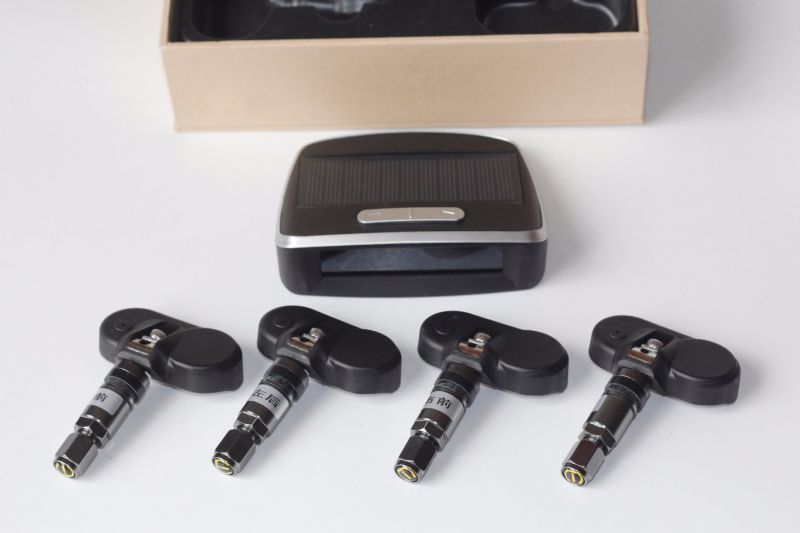

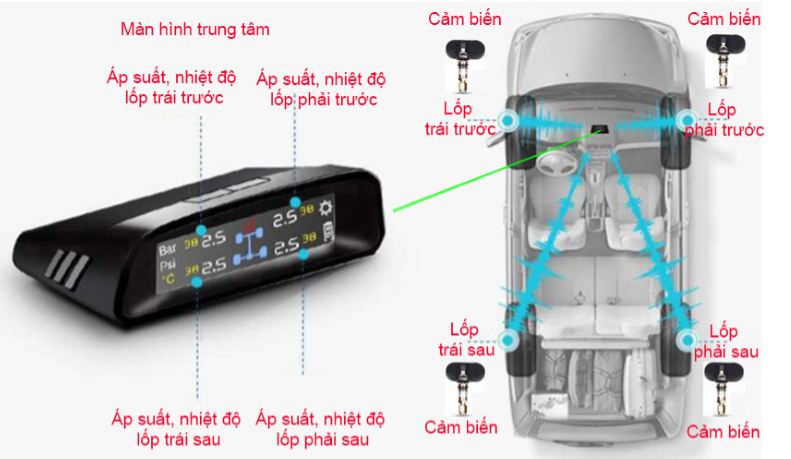

Cảm biến áp suất lốp TN405 là một thiết bị giúp lái xe theo dõi được tình trạng áp suất và nhiệt độ lốp. Bao gồm: 04 cảm biến van trong và 01 bộ hiển thị trung tâm. Đây là một thiết bị cảnh báo nhỏ gọn đặt trong xe. Khi áp suất hoặc nhiệt độ cao hơn hoặc thấp hơn giá trị bình thường thì thiết bị sẽ phát ra tín hiệu bằng âm thanh và hình ảnh để cảnh báo lái xe kịp thời xử lý, tránh các tai nạn đáng tiếc. Theo thống kê hàng năm thì số vụ tai nạn có liên quan đến lốp ngày càng tăng lên. Đặc biệt, đi trời nóng nhiệt độ trong lốp quá cao không biết dẫn đến nổ lốp, lốp bị thủng, rò rỉ hơi không biết đến khi xẹp gây mất lái, đâm xe, lật xe…. Điều này cho thấy hệ thống cảnh báo áp suất lốp TN405 sẽ là một thiết bị vô cùng quan trọng đối với mỗi lái xe. Thực tế đã chứng minh vai trò của TPMS đối với sự an toàn của lái xe và hành khách là vô cùng quan trọng, cụ thể từ năm 2018 tất cả các xe ô tô bán ra tại Mỹ đều phải trang bị sẵn hệ thống cảm biến áp suất lốp.

Màn hình trung tâm của hệ thống cảm biến áp suất TN405 có kích thước Dài x Rộng x Cao là 10 x 8,5 x 3,5 cm.

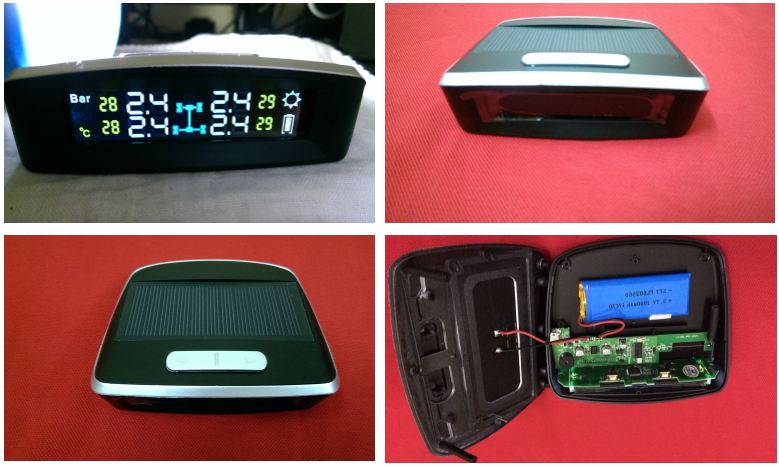

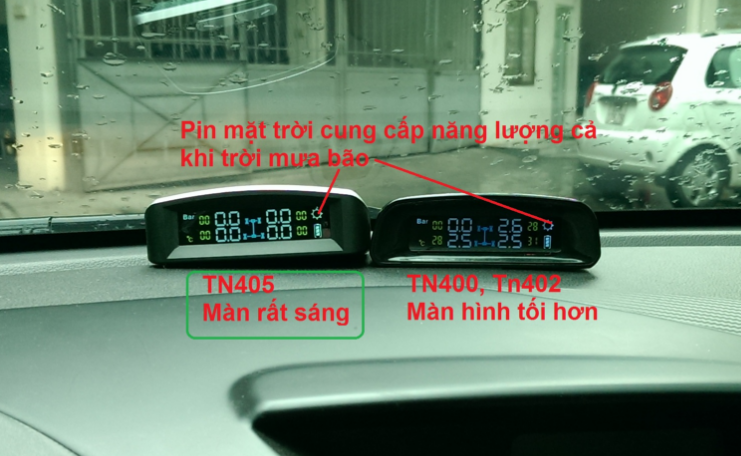

Nhìn từ bên ngoài cụm màn hình trung tâm gồm có bộ phận hiển thị hình ảnh LCD rất sáng so với các thế hệ trước đây. Màn hình thể hiện chi tiết về áp suất và nhiệt độ của từng lốp, tình trạng pin tích điện, tình trạng nạp điện, tình trạng pin mặt trời, hai nút bấm để bật tắt nguồn, chọn đơn vị hiển thị áp suất (bar = kg/cm², Psi) ghép cảm biến mới, đảo lốp…

Màn hình trung tâm có 2 chế độ làm việc: Chế độ kích hoạt (màn hình sáng) và chế độ Standby (màn hình tối, tắt). Hai chế độ này được TN405 bật tắt tự động, người dùng không phải làm gì nhờ bộ phận cảm biến rung. Khi xe nổ máy, lực rung trên xe sẽ kích hoạt cho màn hình ở chế độ làm việc. Khi đỗ xe, khoảng 30s không có rung động màn hình sẽ chuyển sang chế độ standby để tiết kiệm pin.

Để đo đạc chính xác dòng tiêu thụ và dòng sạc theo độ sáng, cụm màn hình trung tâm được tháo rời để thay dây điện dài hơn, qua đồng hồ đo dòng điện kỹ thuật số YF-78. Kết quả đo đạc cho thấy trong trường hợp pin mặt trời không kích hoạt, màn hình sáng (tức là chế độ làm việc bình thường) dòng tiêu thụ thực tế của pin Li-ion (pin sạc) là 9÷10 mA. Tiết kiệm pin hơn so với phiên bản TPMS TN401 trước đây. Đo đạc trong trường hợp xe đỗ, màn hình chuyển chế độ standby dòng tiêu thụ là 1,3÷1,5 mA.

Kết quả đo đạc cho thấy, trong điều kiện nắng yếu đến trung bình, dòng điện từ pin mặt trời 5÷20 mA. Điều này, cho phép thời gian dùng pin kéo dài hơn rất nhiều (ít nhất là dài gấp đôi) so với trường hợp không có nắng. Nghĩa là pin mặt trời hoàn toàn đảm bảo khả năng tự nuôi mạch khi có nắng.

Như vậy với ánh nắng trung bình và xe có phim chống nắng, pin sạc chỉ hết điện nếu màn hình kích hoạt liên tục trong khoảng vài tháng. Ở chế độ standby, pin sẽ được nạp điện và không bao giờ cạn. Khi nắng mạnh như những ngày hè, dòng cung cấp từ pin mặt trời không những đủ nuôi mạch còn dư để sạc cho pin Li-ion. Nếu sử dụng xe thường xuyên trong nắng có ánh sáng mạnh màn hình trung tâm sẽ không bao giờ hết pin kể cả khi màn hình kích hoạt liên tục. Đặc biệt, các xe thường xuyên đậu ngoài bãi nắng, pin sẽ rất lâu hết hoặc không bao giờ hết do được pin mặt trời sạc bù thường xuyên.

Các chi tiết của cơ cấu van gồm:

Van đồng, Vòng đệm, Nút chặn và Nắp van. Bộ phận cơ khí không có liên quan gì với cảm biến, chức năng của nó chỉ đơn thuần là một cái Van thay cho Van nguyên bản của xe. Lý do phải thay van vì van này có cơ cấu cho phép lắp bộ phận chính vào trong lốp (không thể để cảm biến trong lốp mà không gắn vào đâu do dịch chuyển va đập khi xe chạy sẽ làm hỏng cả lốp và cảm biến).

Các chi tiết của bộ phận mạch chính gồm:

+ Pin cấp nguồn cho vi xử lý cùng các sensor trong cảm biến. Ở phiên bản TN405 đã được nhà sản xuất nâng cấp hoàn toàn lên Pin Maxell sản xuất tại Nhật Bản có dung lượng 620 mAh. Một dung lượng như vậy đối với vi xử lý được sử dụng cho TPMS (chíp INFINEON SP37 và SP40) là rất lớn, cho phép pin làm việc khoảng 5÷7 năm trong điều kiện vận hành bình thường.

+ Chíp vi xử lý nổi tiếng INFINEON SP37 sản xuất tại Đức. Chất lượng của con chip này đã được cả thế giới công nhận với sản lượng bán ra khoảng 150 triệu chip mỗi năm.

Việc tích hợp tất cả trong 1 như trên khiến mạch điện trong cảm biến cực kỳ nhỏ gọn, chỉ gồm 1 pin, một con chip SP37 và phíp mạch.

Kết quả khảo sát, đo đạc và phân tích mạch cho thấy hệ thống cảnh báo áp suất lốp TN405 hiện nay là một hệ thống có chất lượng linh kiện tốt (linh kiện chủ yếu của Nhật và Đức). Tiết kiệm năng lượng và có khả năng làm việc song công từ hai nguồn pin độc lập là pin mặt trời và pin sạc đối với màn hình trung tâm. Trong đó, pin mặt trời đủ cung cấp năng lượng để sạc bù pin Li-Ion khi đi nắng. Một màn hình cho phép gán các cảm biến khác nhau, có thể thay 1 hoặc vài cảm biến mà không cần thay màn hình. Điều này rất thuận tiện và tiết kiệm chi phí cho việc thay thế cảm biến sau khi hết pin hoặc hỏng hóc.

Thời gian sử dụng của cảm biến trong lốp khoảng 3-5 năm, pin có thể tự thay được mặc dù ít người làm việc này (người dùng thường mua mới cảm biến khi hết pin). Phiên bản TN405 đã khắc phục được điểm yếu của các phiên bản TN400÷TN401 là mức độ tiêu thụ nguồn lớn dẫn đến nhanh hết pin nếu không có nắng thường xuyên. Như vậy có thể đánh giá TPMS TN405 là một hệ thống cảm biến áp suất lốp TPMS tốt hiện nay về chỉ số giá cả và chất lượng, đáp ứng tiêu chí Ngon - Bổ - Rẻ.
